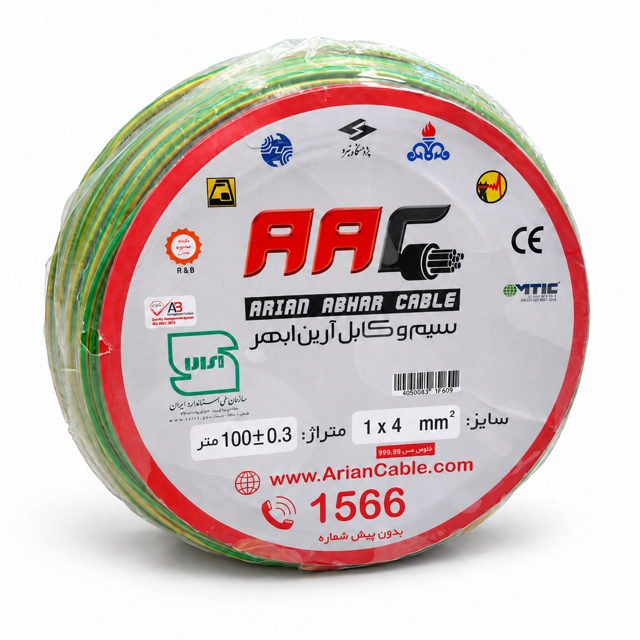

معرفی سیم افشان ارت4× 1 آرین ابهر
سیم افشان ارت 4 آرین ابهر یک سیم تکرشته با سطح مقطع نامی 4 میلیمتر مربع است که برای اجرای هادی حفاظتی در سیمکشی ساختمان، تابلو برق و تأسیسات الکتریکی استفاده میشود. هادی مسی چندرشتهای این محصول انعطافپذیری مناسبی دارد و عبور سیم از داخل لوله و اتصال آن به ترمینالها را آسانتر میکند.
سیم ارت در حالت عادی حامل جریان مصرفی نیست؛ وظیفه آن ایجاد یک مسیر حفاظتی برای هدایت جریان خطا و کمک به عملکرد صحیح تجهیزات حفاظتی است. انتخاب سطح مقطع سیم ارت باید بر اساس نقشه برق، سطح مقطع هادیهای مدار، نوع حفاظت و شرایط نصب انجام شود.
مشخصات فنی سیم افشان ارت 4 آرین ابهر
برند | آرین ابهر |
|---|
نوع محصول | سیم مسی افشان تکرشته مناسب هادی حفاظتی |
|---|
کد رایج | NYAF |
|---|
تعداد رشته | 1 رشته |
|---|
سطح مقطع نامی | 4 میلیمتر مربع |
|---|
جنس هادی | مس آنیلشده افشان |
|---|
کلاس هادی | کلاس 5 |
|---|
جنس عایق | PVC |
|---|
ولتاژ نامی | 450/750 ولت |
|---|
طول حلقه | 100 متر با تلرانس درجشده روی بستهبندی |
|---|
محل نصب پیشنهادی | تأسیسات الکتریکی، نقاط خشک و داخل لوله |
|---|
استانداردهای اعلامشده | ISIRI 607-02، ISIRI 3084، IEC 60227 و IEC 60228 |
|---|
کشور سازنده | ایران |
|---|
کاربرد سیم افشان ارت4 ×1 آرین ابهر
این سیم برای مدارهایی مناسب است که سطح مقطع 4 میلیمتر مربع در نقشه و محاسبات فنی آنها تأیید شده باشد. مهمترین کاربردهای آن عبارتاند از:
اجرای هادی حفاظتی داخل لولههای برق
اتصال ترمینال ارت تجهیزات و بدنههای فلزی
سیمکشی حفاظتی داخل تابلوهای برق و جعبه تقسیم
اتصال تجهیزات برقی به شینه ارت مطابق طراحی پروژه
اجرای مسیر حفاظتی در ساختمانهای مسکونی، تجاری و اداری
برخی کاربردهای صنعتی و تأسیساتی با تأیید طراح برق
نکته فنی: سیم 4 میلیمتر مربع را نباید بدون محاسبه بهعنوان هادی اصلی اتصال زمین، سیم چاه ارت یا هادی همبندی اصلی ساختمان انتخاب کرد. سایز این مسیرها باید بر اساس مقررات و محاسبات پروژه تعیین شود.
مزایای سیم افشان ارت 4 آرین ابهر
انعطافپذیری مناسب: ساختار چندرشتهای هادی، عبور سیم از مسیرهای دارای خم را آسانتر میکند.
هادی مسی: مس آنیلشده انتقال الکتریکی و اتصالپذیری مناسبی فراهم میکند.
سطح مقطع 4 میلیمتر مربع: در شرایط نصب یکسان، نسبت به سیم 2.5 مقاومت الکتریکی کمتری دارد.
عایق PVC: برای کاربردهای متداول تأسیسات الکتریکی و نقاط خشک مناسب است.
حلقه 100 متری: برای متره پروژه، خرید ساختمانی و مدیریت متراژ مصرفی مناسب است.
اطلاعات فنی مشخص: برند، سایز، متراژ و استانداردهای محصول روی بستهبندی درج شدهاند.
اهمیت سیم ارت در ایمنی ساختمان
اگر در اثر خرابی عایق، بدنه فلزی یک دستگاه برقی برقدار شود، مسیر ارت مناسب میتواند جریان خطا را به سیستم اتصال زمین هدایت کند و شرایط لازم برای عملکرد تجهیزات حفاظتی را فراهم سازد. کیفیت اتصالها، پیوستگی هادی ارت و انتخاب سطح مقطع صحیح، همگی در عملکرد سیستم حفاظتی اهمیت دارند.
سیم ارت جایگزین کلید محافظ جان، فیوز مناسب یا اجرای اصولی سیستم اتصال زمین نیست؛ این اجزا باید در کنار یکدیگر و مطابق نقشه برق اجرا شوند.
تفاوت سیم ارت 4 با سیم ارت 2.5
تفاوت اصلی این دو سایز در سطح مقطع هادی است. سیم 4 میلیمتر مربع نسبت به سیم 2.5 میلیمتر مربع سطح مقطع بیشتری دارد و در شرایط یکسان مقاومت الکتریکی کمتری ایجاد میکند. با این حال، انتخاب سایز بزرگتر یا کوچکتر باید بر اساس طراحی مدار، طول مسیر و الزامات هادی حفاظتی انجام شود.
انتخاب سیم 4 صرفاً به دلیل بزرگتر بودن سطح مقطع، برای تمام مدارها ضروری نیست و استفاده از سیم 2.5 نیز بدون بررسی نقشه در همه پروژهها مجاز نخواهد بود.
راهنمای خرید سیم افشان ارت 4 آرین ابهر
سطح مقطع موردنیاز را بررسی کنید. سایز 4 باید با نقشه و طراحی هادی حفاظتی هماهنگ باشد.
روش نصب را مشخص کنید. طول مسیر، عبور از داخل لوله، دمای محیط و شرایط مکانیکی اهمیت دارند.
بستهبندی را کنترل کنید. نام آرین ابهر، سایز 1×4، متراژ، بارکد و علائم محصول باید خوانا باشند.
کاربری حفاظتی را حفظ کنید. سیمی که با شناسه رنگی مخصوص ارت عرضه شده است نباید بهعنوان فاز یا نول استفاده شود.
قیمت روز را بررسی کنید. قیمت سیم مسی تحت تأثیر قیمت مس، مواد اولیه و شرایط بازار تغییر میکند.
نکات نصب و ایمنی
استفاده مستقیم این سیم زیر گچ مجاز نیست و باید در مسیر محافظتشده نصب شود.
برای اتصال هادی افشان به ترمینالها از سرسیم و ابزار پرس مناسب استفاده کنید.
از کشیدهشدن، لهشدن یا آسیبدیدن عایق هنگام عبور سیم جلوگیری کنید.
پیوستگی مسیر ارت و کیفیت اتصالها پس از نصب آزمایش شود.
در محیط مرطوب، فضای باز یا محل دفن مستقیم، نوع سیم و روش حفاظت جداگانه بررسی شود.
سیم دارای شناسه سبز و زرد فقط برای هادی حفاظتی استفاده شود.
نصب و آزمایش مدار توسط برقکار واجد صلاحیت و در حالت قطع برق انجام شود.
سوالات متداول
آیا سیم افشان 4 آرین ابهر برای مسیر ارت مناسب است؟
بله، اگر سطح مقطع 4 میلیمتر مربع در نقشه و محاسبات هادی حفاظتی پروژه تأیید شده باشد، میتوان از آن برای مسیر ارت استفاده کرد.
آیا سیم 4 برای اتصال مستقیم به چاه ارت مناسب است؟
نمیتوان بدون محاسبه چنین نتیجهای گرفت. هادی اصلی اتصال زمین و مسیر چاه ارت ممکن است به سطح مقطع یا ساختار متفاوتی نیاز داشته باشد.
طول هر حلقه چقدر است؟
طول اسمی حلقه 100 متر است و تلرانس متراژ روی بستهبندی محصول درج میشود.
آیا میتوان سیم را مستقیم زیر گچ نصب کرد؟
خیر. طبق اعلام سازنده، استفاده مستقیم زیر گچ مجاز نیست و سیم باید داخل لوله یا مسیر محافظتشده مناسب قرار گیرد.
آیا میتوان از سیم ارت بهعنوان فاز یا نول استفاده کرد؟
اگر سیم با شناسه رنگی مخصوص هادی حفاظتی عرضه شده باشد، نباید بهعنوان فاز یا نول استفاده شود.
جریان مجاز سیم افشان 4 چقدر است؟
نمیتوان یک عدد ثابت برای همه شرایط اعلام کرد. روش نصب، تعداد سیمهای داخل لوله، دمای محیط، طول مسیر و نوع حفاظت بر جریان مجاز اثر میگذارند. ضمن اینکه سیم ارت در حالت عادی برای عبور جریان مصرفی طراحی نمیشود.
قیمت سیم ارت 4 آرین ابهر چگونه تعیین میشود؟
قیمت محصول به قیمت مس، وزن هادی، هزینه مواد اولیه، موجودی و شرایط بازار وابسته است؛ بنابراین قیمت روز باید پیش از ثبت سفارش بررسی شود.
چرا سیم آرین ابهر را از اجدادی لایت بخریم؟
مشاوره تخصصی پیش از خرید: برای انتخاب سایز و کاربرد درست سیم راهنمایی دریافت میکنید.
بررسی مشخصات سفارش: برند، سایز، متراژ و وضعیت بستهبندی پیش از ارسال کنترل میشود.
امکان خرید پروژهای: برای سفارشهای ساختمانی و خرید تعداد، امکان هماهنگی وجود دارد.
اعلام قیمت و موجودی روز: پیش از نهاییشدن سفارش، قیمت و موجودی محصول بررسی میشود.
پاسخگویی تخصصی: برای مقایسه سایزهای مختلف سیم و انتخاب آگاهانه همراه شما هستیم.
ارسال اصولی: حلقه سیم با بستهبندی مناسب برای کاهش احتمال آسیب در مسیر ارسال آماده میشود.
خرید سیم افشان ارت4× 1 آرین ابهر
برای خرید سیم افشان ارت4× 1 آرین ابهر حلقه 100 متری، ابتدا موجودی و قیمت روز را بررسی کنید. اگر سیم را برای تابلو برق یا پروژه ساختمانی نیاز دارید، مشخصات مدار و متراژ مسیر را اعلام کنید تا انتخاب محصول با دقت بیشتری انجام شود.
اجدادی لایت از بررسی مشخصات فنی تا ثبت سفارش و ارسال محصول در کنار شماست.
