معرفی سیم افشان ارت ۱×۱.۵ آرین ابهر حلقه ۱۰۰ متری
سیم افشان ارت ۱×۱.۵ آرین ابهر یک سیم تک هادی با سطح مقطع نامی ۱.۵ میلی متر مربع است که برای استفاده به عنوان هادی حفاظتی در مدارهایی طراحی می شود که این مقطع در نقشه یا محاسبات فنی آنها تأیید شده باشد. هادی از رشته های نازک مسی تشکیل شده و عایق سبز و زرد، وظیفه سیم را به عنوان هادی ارت یا PE مشخص می کند.
این محصول به صورت حلقه ۱۰۰ متری عرضه می شود و برای سیم کشی ثابت در مسیرهای حفاظت شده مانند لوله برق، داکت مناسب و بخش های داخلی تابلو کاربرد دارد. انتخاب سیم ارت نباید فقط بر اساس رنگ یا نام محصول انجام شود؛ سطح مقطع هادی فاز، وسیله حفاظتی، روش نصب، طول مسیر و شرایط خطا نیز باید بررسی شوند.
سیم ارت چیست و چه وظیفه ای دارد
هادی ارت، قسمت های فلزی در دسترس تجهیزات را به سامانه اتصال زمین یا شینه حفاظتی متصل می کند. در شرایط عادی نباید جریان کاری مدار از این هادی عبور کند، اما هنگام بروز اتصال بدنه یا خطای عایقی، مسیر مناسبی برای جریان خطا فراهم می شود تا وسیله حفاظتی مدار در زمان لازم عمل کند.
وجود سیم ارت به تنهایی ایمنی مدار را تضمین نمی کند. پیوستگی هادی حفاظتی، اتصال صحیح به شینه PE، مقاومت مناسب سامانه زمین، انتخاب کلید حفاظتی و اجرای اصولی سربندی باید هم زمان کنترل شوند. عایق سبز و زرد نیز برای شناسایی هادی حفاظتی است و نباید برای فاز یا نول استفاده شود.
مشخصات فنی سیم ارت ۱.۵ آرین ابهر
| مشخصات محصول و اطلاعات درج شده روی بسته بندی |
برند | آرین ابهر |
|---|
نوع محصول | سیم تک هادی افشان مخصوص هادی حفاظتی |
|---|
آرایش هادی | ۱×۱.۵ میلی متر مربع |
|---|
جنس و کلاس هادی | مس آنیل شده بدون پوشش، افشان کلاس ۵ |
|---|
جنس عایق | PVC |
|---|
رنگ عایق | سبز و زرد مخصوص شناسایی هادی ارت |
|---|
ولتاژ نامی | ۴۵۰/۷۵۰ ولت |
|---|
ضخامت نامی عایق | ۰.۷ میلی متر |
|---|
حداکثر مقاومت هادی در ۲۰ درجه سانتی گراد | ۱۳.۳ اهم بر کیلومتر |
|---|
طول حلقه | ۱۰۰ متر با تلرانس ±۰.۳ متر طبق برچسب بسته بندی |
|---|
خلوص مس درج شده روی بسته بندی | ۹۹.۹۹ درصد |
|---|
مراجع فنی این رده | IEC 60227، IEC 60228، ISIRI 607-3 و ISIRI 3084 |
|---|
ویژگی های سیم افشان ارت ۱×۱.۵ آرین ابهر
انعطاف مناسب هنگام نصب: ساختمان هادی کلاس ۵ عبور سیم از مسیرهای حفاظت شده و مرتب سازی آن داخل تابلو را آسان تر می کند.
شناسایی روشن هادی حفاظتی: ترکیب سبز و زرد عایق، احتمال اشتباه گرفتن سیم ارت با فاز یا نول را کاهش می دهد؛ به شرط آنکه کدگذاری مدار در تمام مسیر رعایت شود.
هادی مسی آنیل شده: رشته های مسی نرم شده، انعطاف لازم برای سیم کشی ثابت و سربندی اصولی را فراهم می کنند.
بسته بندی حلقه ای: حلقه ۱۰۰ متری برای برآورد متراژ، برنامه ریزی برش ها و اجرای مسیرهای پیوسته مناسب است.
مشخصات قابل بررسی: سطح مقطع، متراژ، برند و اطلاعات محصول روی برچسب بسته بندی قابل کنترل است.
کاربرد سیم ارت ۱.۵ در ساختمان و تابلو برق
این سیم در مدارهایی استفاده می شود که طراح یا برقکار مسئول، هادی حفاظتی ۱.۵ میلی متر مربع را برای آنها تعیین کرده باشد. نمونه کاربرد می تواند اتصال حفاظتی بخش هایی از مدار روشنایی، تجهیزات کم توان یا سیم کشی داخلی تابلو باشد؛ اما مناسب بودن آن به طراحی مدار و مقررات پروژه بستگی دارد.
اجرای هادی حفاظتی در لوله برق یا داکت مناسب
اتصال ترمینال ارت تجهیزات به شینه PE در محدوده طراحی شده
سیم کشی داخلی تابلوهای برق و کنترل با رعایت نقشه
تکمیل مسیر ارت مدارهای روشنایی در صورت تأیید مقطع ۱.۵
بازسازی سیم کشی در مسیرهایی که سطح مقطع و حفاظت مدار دوباره بررسی شده است
این محصول انتخاب پیش فرض برای سیم ارت اصلی ساختمان، اتصال الکترود زمین، هم بندی اصلی، مدار پریز یا تجهیزات پرمصرف نیست. در این کاربردها ممکن است مقطع بزرگ تری لازم باشد و انتخاب باید با محاسبه و ضوابط اجرایی انجام شود.
تفاوت سیم ارت ۱.۵ با سیم ارت ۲.۵
تفاوت اصلی این دو سیم، سطح مقطع هادی است. با یکسان بودن جنس و طول، سیم ۲.۵ مقاومت الکتریکی کمتری از سیم ۱.۵ دارد و می تواند برای شرایطی انتخاب شود که نقشه، روش نصب یا الزامات حفاظتی مقطع بزرگ تری می خواهد. با این حال، بزرگ تر بودن مقطع به معنی جایگزینی خودکار در همه پروژه ها نیست؛ ترمینال، فضای عبور و طراحی مدار نیز باید هماهنگ باشند.
موضوع مقایسه | سیم ارت ۱.۵ | سیم ارت ۲.۵ |
|---|
سطح مقطع نامی | ۱.۵ میلی متر مربع | ۲.۵ میلی متر مربع |
مقاومت در طول برابر | بیشتر | کمتر |
مبنای انتخاب | نقشه، سطح مقطع فاز و حفاظت مدار | نقشه، سطح مقطع فاز و حفاظت مدار |
چگونه سطح مقطع سیم ارت را انتخاب کنیم
سیم ارت با یک عدد ثابت برای همه مدارها انتخاب نمی شود. رابطه سطح مقطع هادی حفاظتی با هادی فاز، جنس هادی، روش نصب، وجود حفاظت مکانیکی، جریان احتمالی خطا و زمان عملکرد وسیله حفاظتی باید بررسی شود. به همین دلیل نمی توان فقط با دانستن توان مصرف کننده یا رنگ سیم درباره مقطع مناسب تصمیم گرفت.
اگر در نقشه عبارت ۱×۱.۵ برای هادی PE درج شده است، همین مشخصات را با نوع سیم، متراژ و شرایط نصب تطبیق دهید. اگر نقشه ندارید یا سیم ارت به صورت مستقل و خارج از مسیر حفاظت شده اجرا می شود، پیش از خرید نظر برقکار مسئول را بگیرید؛ ممکن است حداقل سطح مقطع متفاوت باشد.
نکات مهم پیش از خرید سیم ارت آرین ابهر
عنوان ۱×۱.۵ یعنی محصول یک هادی عایق شده با سطح مقطع نامی ۱.۵ میلی متر مربع دارد.
متراژ کل را بر اساس مسیر واقعی هادی حفاظتی، افت و خیزها، ورود به جعبه ها و مقدار لازم برای سربندی محاسبه کنید.
برچسب حلقه، نام برند، سطح مقطع، متراژ و سلامت بسته بندی را هنگام تحویل بررسی کنید.
برای اتصال هادی افشان، از ترمینال سازگار و در صورت نیاز از سرسیم مناسب استفاده کنید.
سبز و زرد بودن عایق، کاربرد حفاظتی سیم را مشخص می کند و مجوز استفاده از آن به عنوان فاز یا نول نیست.
نکات نصب و نگهداری
پیش از نصب، پیوستگی هادی و سلامت عایق در تمام طول مورد استفاده بررسی شود.
سیم در لوله، داکت یا مسیر حفاظت شده متناسب با شرایط پروژه قرار گیرد و با لبه تیز یا منبع حرارت تماس مستقیم نداشته باشد.
هنگام لخت کردن عایق، رشته های مسی بریده یا زخمی نشوند.
اتصال به شینه یا ترمینال PE باید محکم، قابل بازرسی و متناسب با هادی افشان باشد.
پس از اجرا، پیوستگی هادی حفاظتی و عملکرد تجهیزات حفاظتی توسط فرد متخصص آزمون شود.
حلقه باقی مانده در محیط خشک، دور از نور مستقیم خورشید و آسیب مکانیکی نگهداری شود.
قیمت سیم ارت ۱.۵ آرین ابهر
قیمت سیم افشان ارت ۱.۵ با توجه به قیمت مس، موجودی بازار و شرایط تأمین تغییر می کند. هنگام مقایسه قیمت، برند، سطح مقطع واقعی، طول حلقه، جنس هادی و نوع بسته بندی را یکسان در نظر بگیرید. قیمت پایین تر یک حلقه زمانی قابل مقایسه است که مشخصات فنی و متراژ آن با محصول مورد نظر برابر باشد.
برای مشاهده قیمت روز و موجودی، گزینه خرید همین صفحه را بررسی کنید. اگر برای پروژه به چند حلقه یا چند سطح مقطع سیم نیاز دارید، فهرست کامل اقلام را پیش از ثبت سفارش با اجدادی لایت هماهنگ کنید تا موجودی و تعداد مورد نیاز یکجا بررسی شود.
راهنمای محاسبه تعداد حلقه مورد نیاز
طول هر مسیر ارت را از شینه یا جعبه تقسیم تا نقطه مصرف اندازه بگیرید و مسیرهای عمودی، ورود به قوطی ها و مقدار لازم برای سربندی را نیز اضافه کنید. سپس مجموع متراژ را با طول حلقه مقایسه کنید و برنامه برش را طوری بچینید که دورریز کاهش یابد.
اگر یک مسیر برق چند هادی دارد، متراژ سیم ارت باید جداگانه محاسبه شود. طول مسیر لوله به تنهایی همیشه برابر با کل سیم مورد نیاز پروژه نیست، زیرا تعداد مدارها، انشعاب ها و محل بازگشت هادی حفاظتی بر مقدار نهایی اثر می گذارد.
پرسش های متداول درباره سیم ارت ۱.۵ آرین ابهر
سیم ۱×۱.۵ چه معنایی دارد
عدد اول نشان می دهد محصول یک هادی عایق شده دارد و عدد ۱.۵ سطح مقطع نامی هادی بر حسب میلی متر مربع است. هادی افشان داخل این سیم از چندین رشته نازک مسی تشکیل شده است.
هر حلقه سیم ارت آرین ابهر چند متر است
طول نامی حلقه ۱۰۰ متر است و روی بسته بندی این محصول تلرانس ±۰.۳ متر درج شده است.
آیا سیم ارت ۱.۵ برای پریز مناسب است
نمی توان فقط بر اساس نام مدار پاسخ قطعی داد. سطح مقطع هادی فاز، روش نصب، حفاظت مکانیکی و مقررات پروژه باید بررسی شوند. در بسیاری از اجراها برای مدار پریز مقطع بزرگ تری در نظر گرفته می شود؛ ملاک نهایی نقشه و تأیید برقکار مسئول است.
آیا سیم ارت ۱.۵ برای مدار روشنایی مناسب است
اگر نقشه و محاسبات مدار، هادی حفاظتی ۱.۵ میلی متر مربع را تأیید کرده باشند، می توان از آن در مسیر حفاظت شده مدار روشنایی استفاده کرد. وجود رنگ سبز و زرد به تنهایی برای تأیید مقطع کافی نیست.
سیم ارت در حالت عادی برق دارد
در شرایط عادی نباید جریان کاری مدار از سیم ارت عبور کند. مشاهده ولتاژ یا جریان غیرعادی روی هادی حفاظتی می تواند نشانه نشتی، خطای اتصال یا مشکل در سیم کشی باشد و باید توسط فرد متخصص بررسی شود.
آیا می توان سیم سبز و زرد را به عنوان نول استفاده کرد
خیر. رنگ سبز و زرد برای هادی حفاظتی رزرو شده است و استفاده از آن به عنوان فاز یا نول، تشخیص مدار را مختل می کند و خطر خطای اجرایی را افزایش می دهد.
ولتاژ نامی ۴۵۰/۷۵۰ ولت چه معنایی دارد
این مقدار رده ولتاژی عایق سیم را نشان می دهد و به تنهایی بیانگر جریان مجاز یا مناسب بودن سیم برای یک مدار خاص نیست. ظرفیت و سطح مقطع باید با روش نصب و حفاظت مدار تطبیق داده شوند.
آیا سیم ارت ۱.۵ برای چاه ارت مناسب است
این محصول انتخاب پیش فرض برای اتصال اصلی الکترود یا چاه ارت نیست. سطح مقطع هادی اتصال زمین و هم بندی اصلی معمولاً بر اساس طراحی سامانه، جریان خطا و ضوابط پروژه تعیین می شود و ممکن است به هادی با مقطع و ساختار متفاوت نیاز داشته باشد.

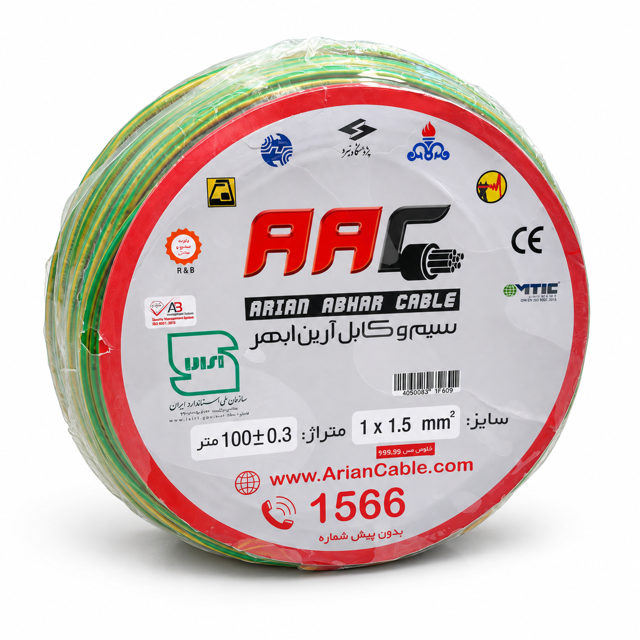

چگونه از روی بسته بندی محصول را بررسی کنیم
نام آرین ابهر، سطح مقطع ۱×۱.۵، طول حلقه، بارکد و نشانه های درج شده روی لیبل را با سفارش خود تطبیق دهید. سلامت روکش شفاف، یکنواختی چاپ روی سیم و نبود آسیب ظاهری نیز هنگام تحویل بررسی شود.
چرا سیم ارت آرین ابهر را از اجدادی لایت بخریم
در خرید سیم و کابل، تطبیق دقیق محصول با فهرست پروژه اهمیت بیشتری از انتخاب صرف بر اساس ظاهر یا قیمت دارد. در اجدادی لایت اطلاعات فنی، سطح مقطع و نوع بسته بندی محصول در اختیار شما قرار می گیرد تا پیش از سفارش، کالا را با نیاز پروژه بررسی کنید.
اطلاعات روشن محصول: مشخصات اصلی، کاربردها و محدودیت های سیم پیش از خرید قابل بررسی است.
هماهنگی سفارش پروژه: برای تهیه چند حلقه یا چند سایز سیم و کابل می توانید فهرست اقلام خود را یکجا با فروشگاه هماهنگ کنید.
خرید آنلاین و حضوری: امکان ثبت سفارش از سایت و مراجعه به فروشگاه حضوری اجدادی لایت در کیاشهر وجود دارد.
پیگیری از یک فروشنده مشخص: برای بررسی مشخصات کالای سفارش داده شده و وضعیت ارسال، با همان مجموعه فروشنده در ارتباط خواهید بود.
اگر مقطع ۱.۵ در نقشه هادی حفاظتی شما تأیید شده است، تعداد حلقه های مورد نیاز را انتخاب و قیمت روز را بررسی کنید. برای خرید عمده یا تکمیل فهرست سیم و کابل پروژه، پیش از ثبت سفارش با اجدادی لایت هماهنگ شوید.
